Esferas de demolição para quebra de blocos de rochas, concreto e sucata — a solução robusta e eficaz para o desmonte secundário.

Em operações de mineração, pedreiras, demolição e reciclagem de sucata, a necessidade de reduzir grandes blocos de rochas, estruturas de concreto maciço e peças de metal volumosas é uma constante. Tradicionalmente, métodos como explosivos secundários ou rompedores hidráulicos são utilizados. No entanto, as esferas de demolição, também conhecidas como "drop balls", emergem como uma alternativa robusta, econômica e de fácil implementação para o desmonte secundário.

O que são as drop balls?

As esferas de demolição são grandes peças maciças de metal, geralmente fabricadas em aço de alta resistência ou ferro fundido, com um formato esférico ou ligeiramente ovalado. Seu peso varia significativamente, podendo alcançar várias toneladas (acima de 3 toneladas), dependendo da aplicação e do tamanho dos blocos a serem quebrados.

Como funcionam?

O princípio de funcionamento é simples, porém eficaz:

1. Elevação: a esfera é suspensa por um guindaste, escavadeira de grande porte com lança reforçada ou outro equipamento de elevação adequado.
2. Liberação: a esfera é então solta de uma altura predeterminada, ganhando energia cinética devido à gravidade.
3. Impacto: ao atingir o bloco de rocha, concreto ou sucata, a enorme força do impacto causa a sua fragmentação.

Vantagens das esferas de demolição

• Custo-benefício: em comparação com explosivos secundários, eliminam custos com materiais explosivos, licenças e procedimentos de segurança complexos. Em relação aos rompedores hidráulicos, o investimento inicial é menor e a manutenção geralmente é mais simples.
• Simplicidade operacional: a operação é relativamente simples, exigindo operadores de equipamentos com treinamento básico.
• Versatilidade: podem ser utilizadas em diferentes tipos de materiais, desde rochas duras até estruturas de concreto e sucata metálica.
• Segurança: em muitas situações, representam uma opção mais segura em comparação com o manuseio, a estocagem e a guarda de explosivos — sem considerar todo o trâmite para obtenção de licença e o custo de manter um sistema de segurança armada.
• Menor impacto ambiental (em certos contextos): eliminam a geração de gases, os fragmentos projetados associados a explosões e o ruído.

Aplicações típicas

• Mineração, pedreiras e extração de rochas ornamentais: quebra de matacões (grandes blocos de rocha remanescentes após a detonação primária) ou blocos cortados com fio diamantado.
• Demolição: demolição de estruturas de concreto não reforçado, fundações maciças e outras estruturas robustas.
• Reciclagem de sucata: fragmentação de grandes peças metálicas para facilitar o processamento e a fundição.
• Indústria siderúrgica: quebra de grandes blocos de escória provenientes de altos-fornos.

Considerações importantes

• Tipo de material e tamanho dos blocos: o peso e o diâmetro da esfera devem ser adequados ao tipo e ao tamanho dos materiais a serem quebrados.
• Equipamento de elevação: é crucial utilizar equipamentos com capacidade de carga e alcance adequados para manusear as esferas com segurança.
• Segurança operacional: a área de operação deve ser isolada para evitar riscos de acidentes durante a queda da esfera.
• Produtividade: pode variar dependendo do tamanho da esfera, da altura de queda e da natureza do material.

Conclusão

As esferas de demolição representam uma solução tradicional, porém ainda relevante e econômica para a quebra de grandes blocos em diversos setores da indústria. Sua robustez, simplicidade operacional e custo-benefício as tornam uma ferramenta valiosa para otimizar processos de desmonte secundário e reciclagem de materiais pesados. Para operações que lidam com grandes volumes e necessitam de uma solução confiável, as esferas de demolição continuam sendo uma escolha a ser considerada.

Seleção de Material

Comparativo dos materiais para esferas metálicas de grandes dimensões (acima de 3 toneladas), avaliando a relação custo-benefício para fabricação e uso.

Para uma esfera metálica de grande dimensão (mais de 3 toneladas), as considerações-chave para o material incluem:

• Fundibilidade/fabricabilidade: a capacidade de produzir uma peça maciça e sem defeitos.
• Integridade estrutural: resistência a trincas, vazios internos (chupagens) e tensões residuais.
• Propriedades mecânicas: resistência à tração, escoamento, tenacidade, ductilidade e dureza.
• Custo-benefício: equilíbrio entre o custo do material, o custo de fabricação (fundição, forjamento, usinagem) e o desempenho esperado para a aplicação.

1. Ferro Fundido Nodular (GGG40 e GGG50)

O ferro fundido nodular é uma liga de ferro-carbono-silício na qual o carbono livre está presente na forma de esferoides de grafita, o que confere ao material maior ductilidade e tenacidade em comparação com o ferro fundido cinzento.

GGG40 (ou GGG 40.3 / FE 400-12) — microestrutura predominantemente ferrítica. Boa resistência à tração (400-420 MPa), limite de escoamento (250-270 MPa) e elevada ductilidade (12-18% de alongamento) para um ferro fundido; dureza mais baixa (130-180 HB) e boa resistência ao impacto. Excelente fundibilidade: a solidificação com grafita esferoidal ajuda a mitigar contração e trincas internas em grandes seções, num processo relativamente econômico. Ótimo custo-benefício quando se exige boa resistência e ductilidade, sem a dureza extrema dos aços ligados.

GGG50 (ou FE 500-7) — microestrutura ferrítico-perlítica ou predominantemente perlítica. Maior resistência à tração (500 MPa) e escoamento (320 MPa) que o GGG40, com ductilidade menor (7%) mas ainda considerável e maior dureza (170-230 HB), o que melhora a resistência ao desgaste. Excelente fundibilidade em peças de grande porte. Muito bom custo-benefício quando se requer mais resistência e dureza, mantendo a economia da fundição.

2. Aço Baixo Carbono (fundido ou forjado)

Aço com teor de carbono geralmente abaixo de 0,25%, microestrutura principalmente ferrítica e perlítica. Apresenta alta ductilidade e tenacidade (superior aos ferros fundidos), resistência à tração moderada (420-550 MPa), escoamento (220-300 MPa) e dureza relativamente baixa (120-180 HB).

Fundir peças de aço de grandes dimensões é desafiador: maior ponto de fusão e, sobretudo, maior contração na solidificação aumentam o risco de rechupe, porosidade e trincas a quente em seções maciças, exigindo sistemas de massalotes e resfriamento mais elaborados e caros. O forjamento de uma esfera de 3+ toneladas tem complexidade e custo proibitivos. O benefício é a tenacidade, mas a baixa dureza o torna inadequado para aplicações abrasivas — e o custo de fundição raramente se justifica frente ao ferro fundido nodular.

3. Aço Manganês (Hadfield)

Aço-liga com alto teor de manganês (11-14%) e carbono (1,0-1,4%), microestrutura austenítica após solubilização. Combina alta tenacidade e endurecimento por trabalho (strain hardening): dureza inicial moderada (180-250 HB) que, sob impacto e abrasão, atinge 500-600 HB na superfície.

A fundição é notoriamente difícil (alta contração, necessidade de resfriamento rápido para evitar carbonetos frágeis e propensão a trincas a quente), e a usinagem é quase impossível pelo rápido endurecimento — exigindo fundir o mais próximo da forma final. Alto custo de material e processamento, justificado apenas em desgaste por impacto e abrasão severa (como na quebra de rochas).

4. Aço Ligado Forjado

Engloba aços com elementos de liga específicos (Cr, Mo, Ni, V) conformados por forjamento e tratados termicamente (têmpera e revenimento) — por exemplo 4140, 4340 ou aços-ferramenta. Microestrutura geralmente martensítica ou bainítica revenida, com as melhores propriedades mecânicas gerais: altíssima resistência, dureza controlada, excelente tenacidade e resistência à fadiga, homogêneas em toda a peça.

Forjar uma esfera de 3+ toneladas é extremamente desafiador e caro (prensas gigantescas, múltiplos estágios e reaquecimentos), assim como o tratamento térmico e a usinagem de peças tão maciças. Altíssimo custo, reservado a componentes de altíssima responsabilidade onde a performance é prioritária sobre o custo.

Comparativo direto (uso geral)

Conclusão

Para esferas metálicas de grandes dimensões (acima de 3 toneladas) em uso geral — sem demandas extremas de impacto repetitivo e abrasão —, o Ferro Fundido Nodular (GGG40 e GGG50) se destaca como a melhor opção em custo-benefício: a facilidade e o baixo custo de fundição de peças tão grandes permitem produzir esferas maciças com boa integridade interna e excelentes propriedades mecânicas. O GGG40 é ideal quando se priorizam ductilidade e usinabilidade; o GGG50, quando se busca mais resistência e dureza. Os aços só se justificam em aplicações com requisitos mecânicos muito específicos e extremos.

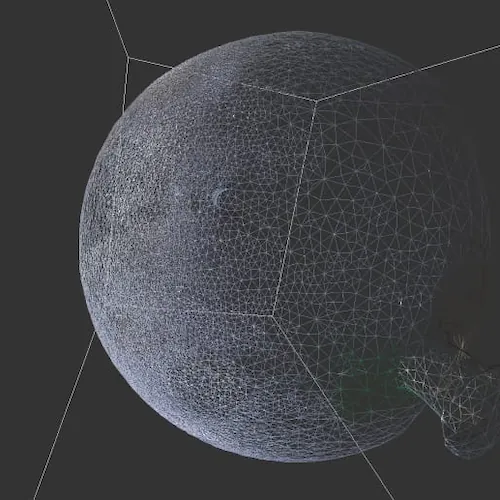

PLM / GCV — Gestão do Ciclo de Vida do Produto

A gestão do ciclo de vida do produto (PLM) como base para o desenvolvimento e o controle das nossas soluções.

Adotamos a gestão do ciclo de vida do produto (PLM) como base para o desenvolvimento e controle de nossas soluções. Desde a concepção até o fim da vida útil da peça, cada etapa é documentada, rastreável e integrada entre engenharia, produção, qualidade e pós-venda.

Nosso sistema PLM permite revisões controladas de projetos, gestão de alterações técnicas, padronização de processos e rastreabilidade completa dos dados do produto. Isso garante maior agilidade na customização, redução de falhas e melhoria contínua baseada em dados reais de operação.

Com o PLM, promovemos integração total entre tecnologia, processo e desempenho, entregando soluções mais eficientes, seguras e alinhadas às necessidades específicas de cada cliente.

Pesquisa, Engenharia e Design

Engenharia especializada, integrada ao cliente, com foco em desempenho, durabilidade e viabilidade operacional.

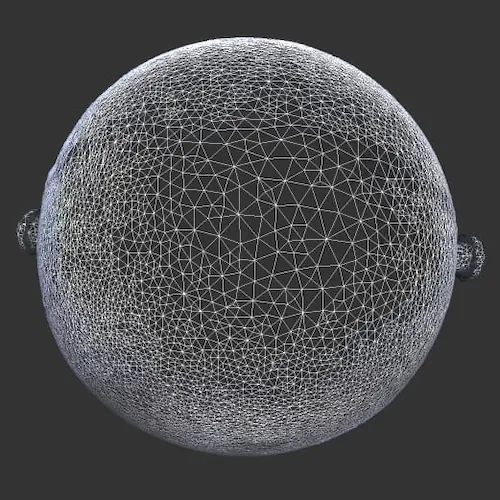

Nossa engenharia atua de forma integrada ao cliente e desenvolve soluções sob medida, com foco em desempenho, durabilidade e viabilidade operacional. Utilizamos softwares avançados de modelagem 3D, simulação de esforços mecânicos (FEA) e análise de desgaste para otimizar cada projeto antes da fundição.

Cada componente é dimensionado com base em critérios técnicos específicos — consideramos variáveis como carga de impacto, abrasividade do material processado, temperatura e ciclos de trabalho. Essa abordagem garante peças com geometrias otimizadas, redução de massa onde possível e reforço estrutural onde necessário.

Além disso, realizamos estudos de falhas, melhoria contínua de projetos e acompanhamento técnico em campo, a fim de assegurar que os produtos entreguem performance real ao longo de todo o seu ciclo de vida.

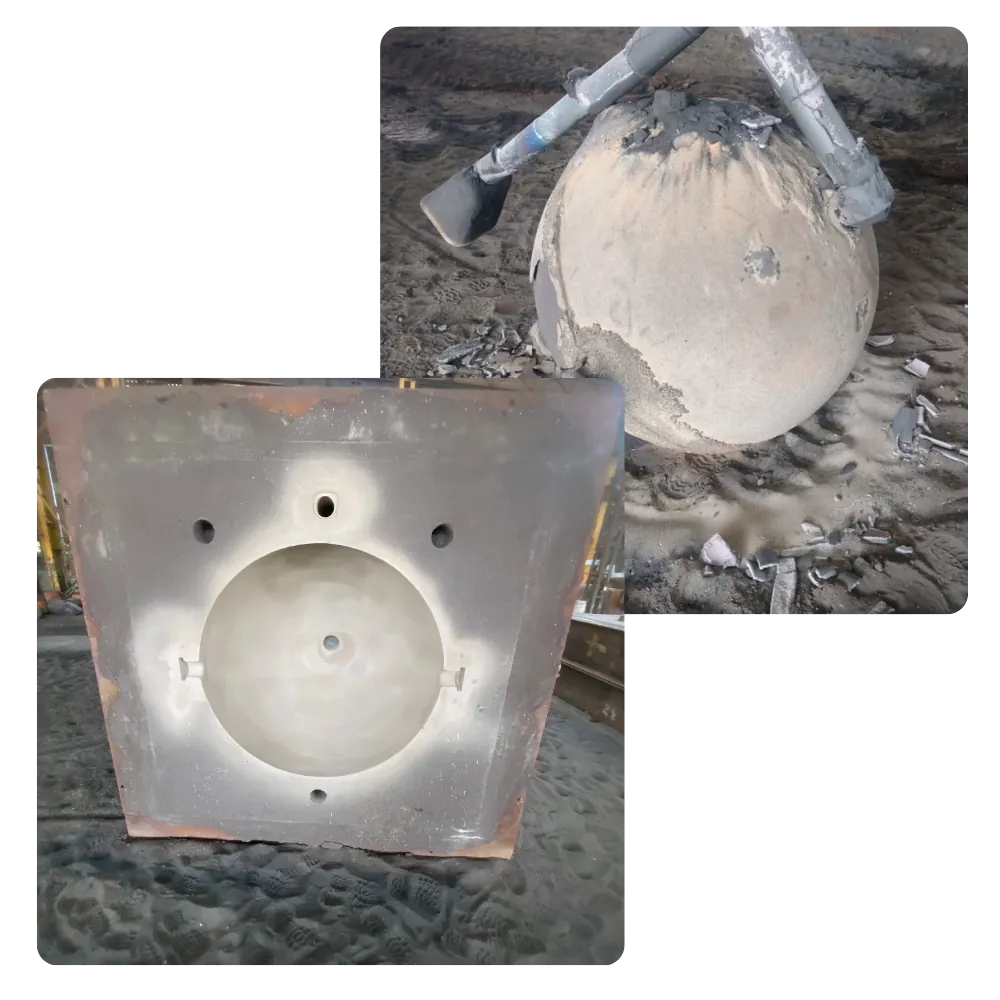

Fabricação: Modelo, Fundição e Acabamento

Processos controlados, padronizados e auditáveis em cada etapa da produção.

Nosso compromisso com a excelência começa na engenharia e se estende por toda a cadeia produtiva. Atuamos com processos controlados, padronizados e auditáveis, que garantem qualidade, segurança e desempenho superior em cada peça produzida.

Contamos com uma estrutura completa que inclui modelagem, fundição, usinagem, tratamentos térmicos e inspeção final — tudo conduzido por equipes especializadas e tecnologia de ponta. Cada etapa é pensada para assegurar a máxima precisão dimensional, resistência ao desgaste e confiabilidade operacional.

Aliamos robustez com eficiência, garantindo que nossos produtos atendam aos mais altos padrões técnicos e às necessidades específicas de cada cliente.

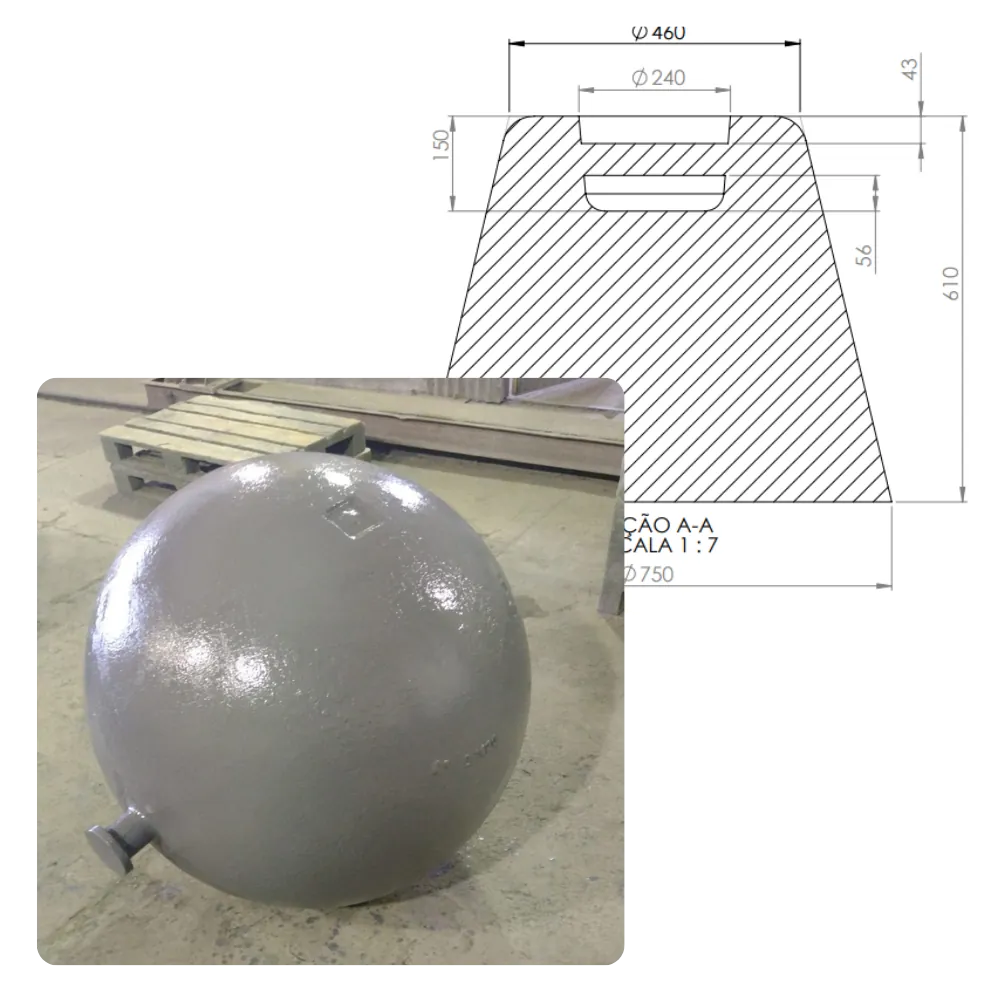

Controle de Qualidade: Scanner, Imagem e Simulação

Projetos inteligentes: varredura 3D, análise de imagem e simulação computacional para garantir precisão, eficiência e confiabilidade.

Utilizamos tecnologia de varredura 3D, análise de imagem e simulação computacional para garantir precisão, eficiência e confiabilidade em todas as etapas do desenvolvimento e do controle de peças.

O escaneamento 3D realiza a digitalização exata dos componentes, facilitando a engenharia reversa e as comparações dimensionais. Imagens de alta resolução, combinadas com a simulação por elementos finitos (FEA), permitem antecipar deformações, identificar zonas críticas de desgaste e otimizar o desempenho estrutural antes da fabricação.

Essa integração tecnológica reduz o tempo de desenvolvimento, melhora a efetividade dos projetos e assegura o desempenho adequado dos produtos durante toda a sua operação.

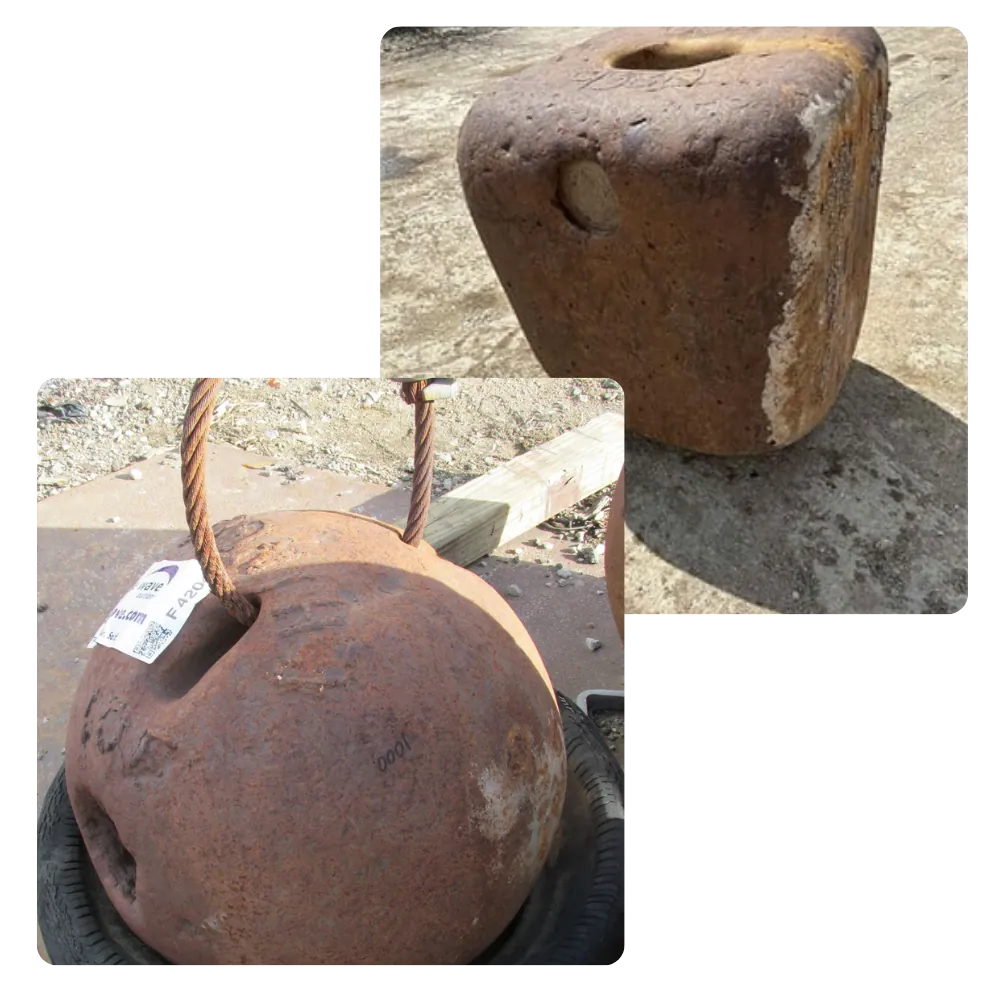

Recompra de Material

Recompra com economia e sustentabilidade — um programa estruturado de economia circular para os materiais fundidos ao fim da vida útil.

Implementamos um programa estruturado de recompra de materiais fundidos ao fim de sua vida útil, a fim de promover a economia circular e a sustentabilidade industrial. Através desse processo, recuperamos ligas metálicas de alto valor, reduzimos desperdícios e otimizamos o uso de matérias-primas.

A recompra é conduzida com rastreabilidade total, análise técnica dos materiais devolvidos e reintegração segura à cadeia produtiva, de acordo com padrões metalúrgicos e ambientais rigorosos. Esse modelo contribui para a redução de custos operacionais e do impacto ambiental, mantendo a performance e a qualidade dos novos produtos.
